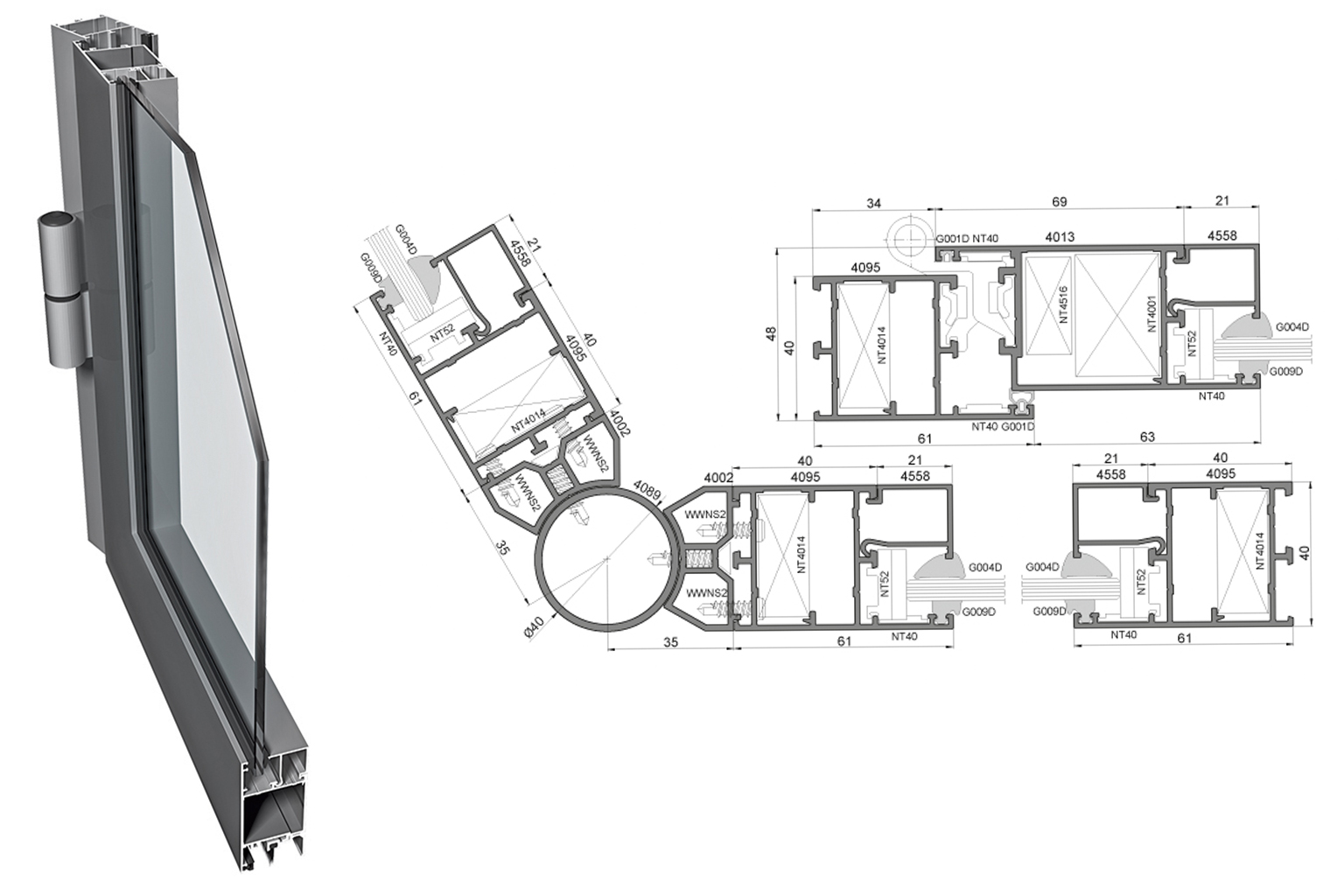

PONZIO PE40

System profili aluminiowych bez izolacji termicznej, przeznaczony do wykonywania konstrukcji wewnętrznych: lekkich ścianek i przeszkleń oraz drzwi nakładkowych jedno i dwuskrzydłowych.

Charakterystyka
– możliwość wykonywania drzwi przesuwnych ręcznie lub automatycznie oraz ścianek łamanych pod kątem
– zastosowanie rowka okuciowego Euro (szeroka gama akcesoriów)
– możliwość stosowania zawiasów wrębowych, łatwiejszy montaż i ekonomiczność
– ścisłe powiązanie z innymi systemami Ponzio
– wiele wariantów wykonania skrzydeł drzwiowych: z szeroką belką lub skrzydłem ciętym pod kątem 45 stopni, bez progu lub z progiem
– profile skręcane lub zagniatane
– możliwość gięcia profili

Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.
Wypełnienia
Szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości: 2 – 23 mm.
Sposoby wykończenia powierzchni
– malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie naturalne i w kolorach – spełniające wymogi Qualanod; lakierowanie na „kolor” drewna – wykończenie powierzchni spełnia wysokie wymagania antykorozyjne
Uszczelki
Z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2.
Dopuszczenia i świadectwa jakości
Aprobata Techniczna Instytutu Techniki Budowlanej AT-15-8114/2015 “Drzwi wewnętrzne oraz zestaw wyrobów do wykonywania ścian działowych systemu Ponzio PE40”.

PONZIO PE50

System profili aluminiowych bez izolacji termicznej przeznaczony do wykonywania konstrukcji wewnętrznych: lekkich ścianek i przeszkleń, okien oraz drzwi wewnętrznych.

Charakterystyka
– możliwość wykonywania drzwi przesuwnych ręcznie lub automatycznie oraz ścianek łamanych pod kątem
– zastosowanie rowka okuciowego Euro (szeroka gama akcesoriów)
– możliwość stosowania zawiasów wrębowych, łatwiejszy montaż i ekonomiczność
– ścisłe powiązanie z innymi systemami Ponzio
– wiele wariantów wykonania skrzydeł drzwiowych: z szeroką belką lub skrzydłem ciętym pod kątem 45 stopni, bez progu lub z progiem
– profile skręcane lub zagniatane
– możliwość gięcia profili

Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.
Wypełnienia
Szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości: 2 – 23 mm.
Sposoby wykończenia powierzchni
– malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie naturalne i w kolorach – spełniające wymogi Qualanod; lakierowanie na „kolor” drewna – wykończenie powierzchni spełnia wysokie wymagania antykorozyjne
Uszczelki
Z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2.
Dopuszczenia i świadectwa jakości
Aprobata Techniczna Instytutu Techniki Budowlanej AT-15-8114/2015 “Drzwi wewnętrzne oraz zestaw wyrobów do wykonywania ścian działowych systemu Ponzio PE40”.

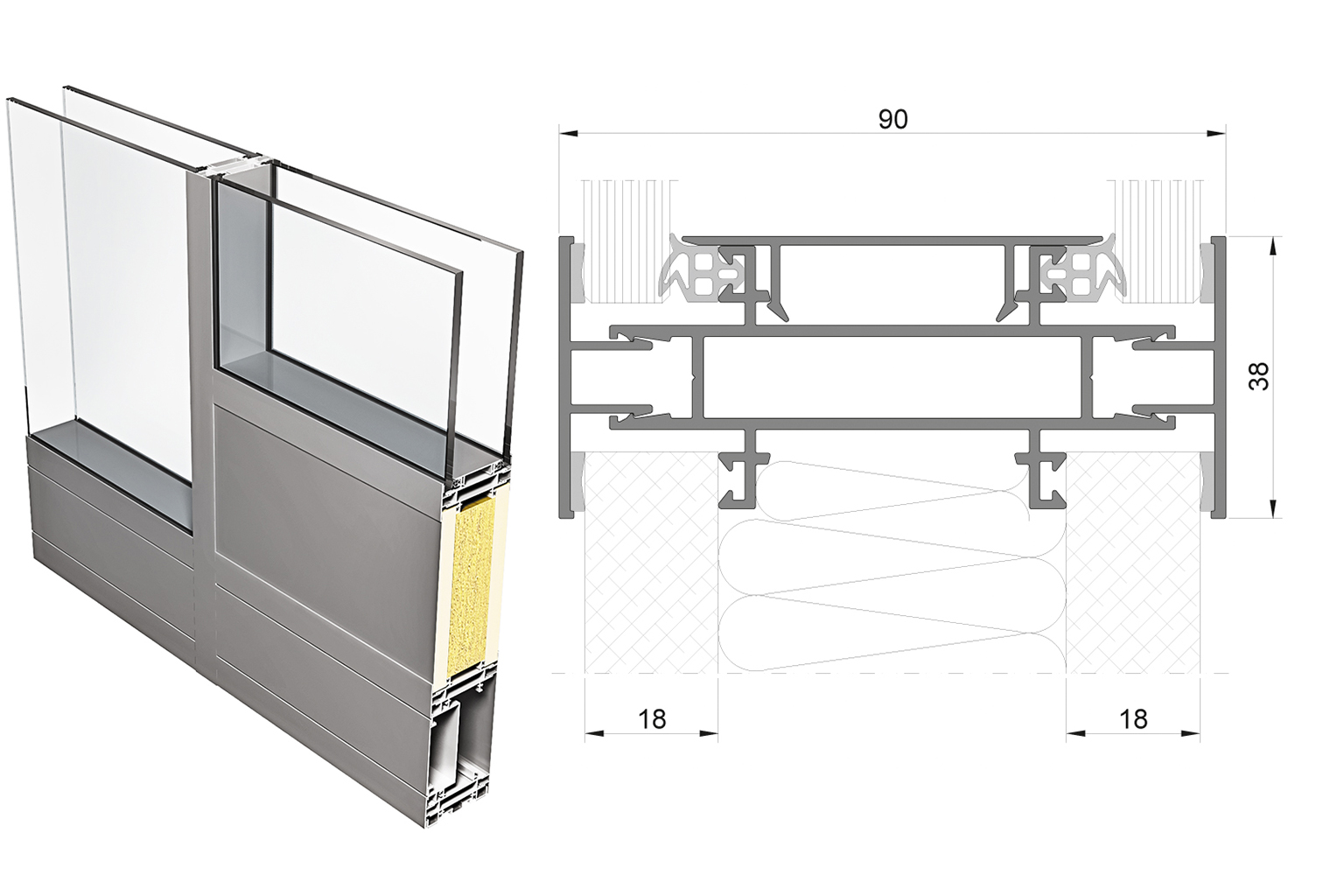

PONZIO OF90

System drzwi, ścian i witryn przeznaczony do tworzenia wewnętrznych przegród nowoczesnych pomieszczeń biurowych.

Charakterystyka
– wizualna lekkość konstrukcji i dobra akustyka pomieszczenia
– wymiar kształtownika: 38 mm – listwa dociskowa, głębokość konstrukcji – w zależności od zapotrzebowania: 80 lub 90 mm
– wypełnienia: szkło lub panele nieprzezierne o grubości od 3 do 18 mm (montaż za pomocą listew dociskowych i odpowiednio dobranego kompletu uszczelek przyszybowych)
– możliwość wykonywania przegród w wielu wariantach, w zależności od potrzeb klienta
– możliwość realizacji kąta załamania ściany w zakresie 90⁰- 270⁰
– połączenia słup/rygiel typu „T” i „L”
– montaż osprzętu elektrycznego i elementów wyposażenia biurowego zintegrowany z konstrukcją
– możliwość zastosowania wewnętrznych żaluzji

Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.
Wypełnienia
różne rodzaje wypełnień: płyty meblowe, szyby, płyty gipsowo-kartonowe
Sposoby wykończenia powierzchni
– malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie naturalne i w kolorach – spełniające wymogi Qualanod; lakierowanie na „kolor” drewna – wykończenie powierzchni spełnia wysokie wymagania antykorozyjne
Uszczelki
Z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2.

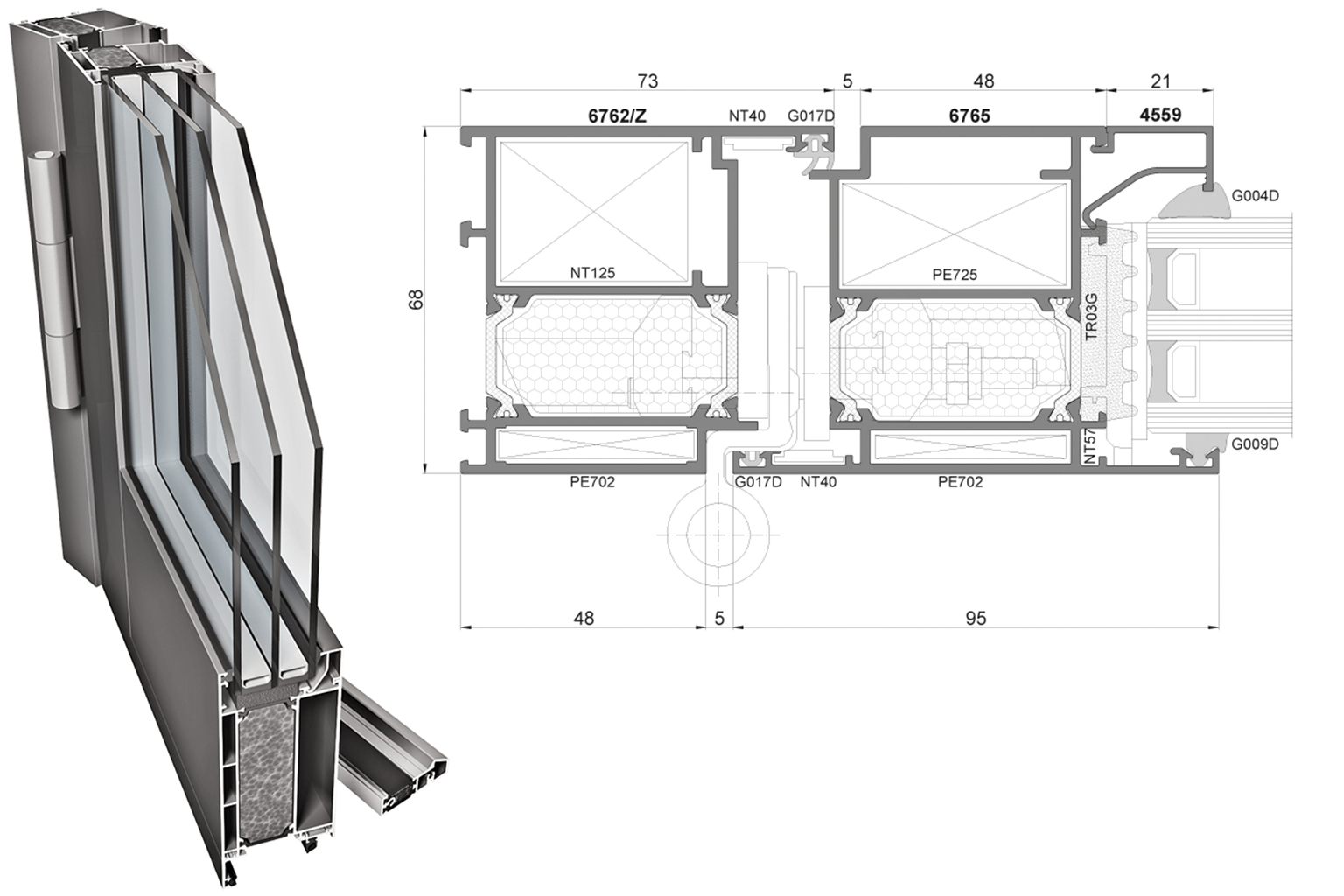

PONZIO PE68 DRZWI

Trzykomorowy system izolowany termicznie przeznaczony do wykonywania konstrukcji drzwiowych.

Charakterystyka

– konstrukcja profili współpłaszczyznowych (luz wrębowy – 18 mm)
– zastosowanie listew przyszybowych do rowka w standardzie Euro
– zastosowano profilowane przekładki termiczne o szerokości 24 mm
– łatwe połączenie drzwi z witryną dzięki specjalnie zaprojektowanym, kompatybilnym profilom
– szklenie pakietem dwu i trzyszybowym do grubości 51 mm
– skrzydła drzwi zlicowane z ościeżnicą
– możliwość wykonywania konstrukcji o dużych gabarytach
– wiele połączeń narożnych
– możliwość gięcia profili
– duża swoboda w doborze różnego rodzaju okuć
– różne warianty izolacyjności termicznej, w zależności od zastosowanych wkładów izolacyjnych: PE68+, PE68HI

Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.
Uszczelki
Z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2.
Głębokość
ościeżnicy i skrzydła -68 mm
Maksymalne wymiary skrzydła
L 1350 x H 2500 mm
Maksymalna waga skrzydła
210 kg
Przepuszczalność powietrza
klasa 3
Wodoszczelność
klasa 8A
Odporność na obciążenie wiatrem
klasa C2/B3
Wypełnienia
Szyby pojedyncze, zespolone lub panele nieprzezierne o grubości: 13 – 51 mm.
Sposoby wykończenia powierzchni
Malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie naturalne i w kolorach – spełniające wymogi Qualanod; lakierowanie na „kolor” drewna – wykończenie powierzchni spełnia wysokie wymagania antykorozyjne.
Izolacyjność termiczna
Ud = 1,06 W/m2K (obliczono dla drzwi: L 1230 x H 2180 mm, Ug = 0,5 W/m2K, szyba dwukomorowa).
dla PE68: Uf od 2,1 W/m2K, dla PE68HI: Uf od 1,8 W/m2K
dla PE68: Ud od 1,13 W/m2K, dla PE68HI: Ud od 1,06 W/m2K
Odporność na włamanie
klasa RC2, RC3 wg PN – EN 1627.
Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 14351-1 + A1.

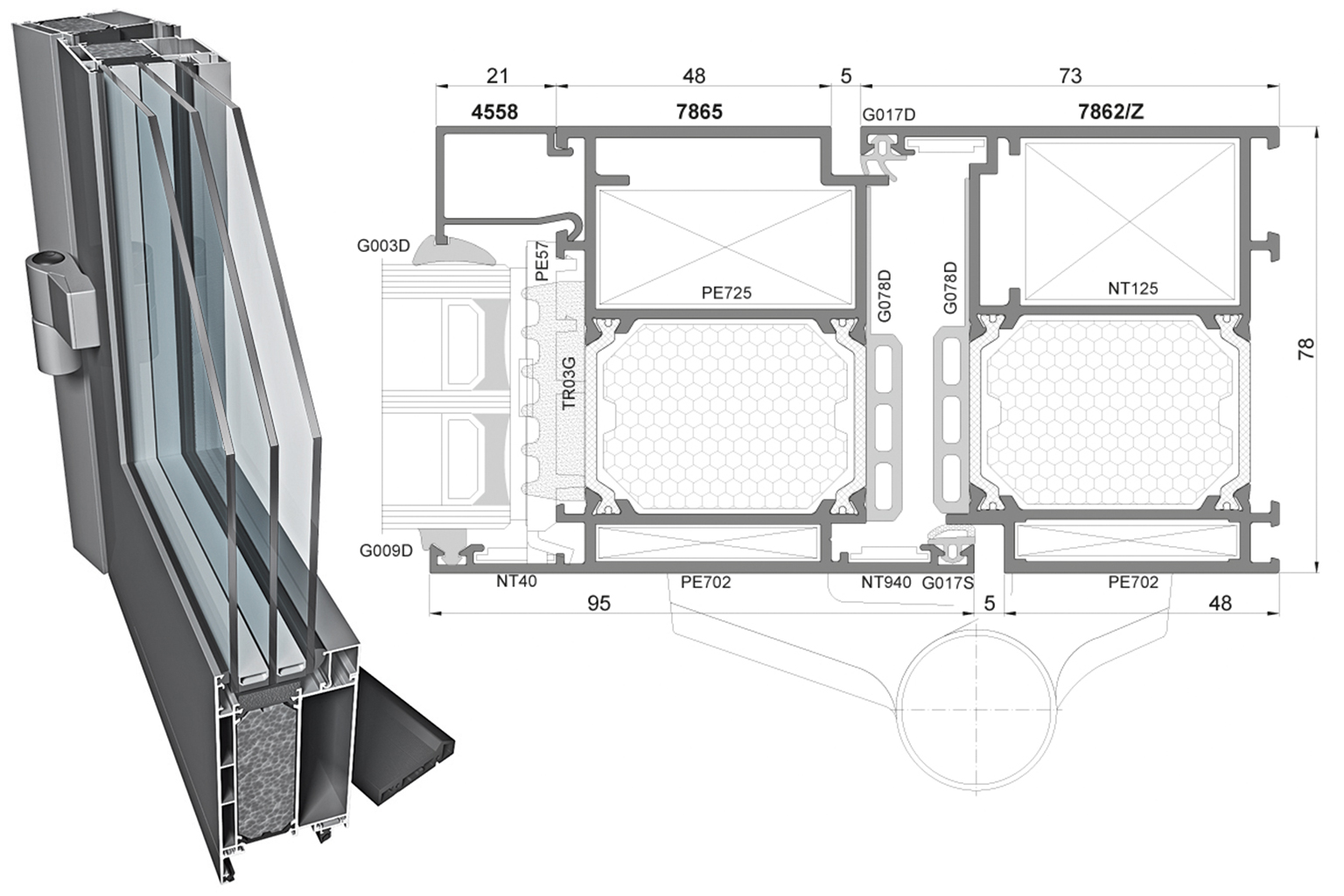

PONZIO PE78N DRZWI

Trzykomorowy system izolowany termicznie przeznaczony do wykonywania konstrukcji drzwiowych.

Charakterystyka

– konstrukcja profili współpłaszczyznowych (luz wrębowy – 18 mm)
– listwy przyszybowe do rowka w standardzie Euro
– profilowane przekładki termiczne o szerokości 34 mm
– łatwe połączenie drzwi z witryną za pomocą specjalnie zaprojektowanych, kompatybilnych profili
– skrzydła drzwi zlicowane z ościeżnicą
– możliwość wykonywania konstrukcji o dużych gabarytach
– wiele połączeń narożnych
– możliwość gięcia profili
– duża swoboda w doborze różnego rodzaju okuć
– różne warianty izolacyjności termicznej, w zależności od zastosowanych wkładów izolacyjnych: PE78N+, PE78NHI, PE78NHI+

Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.
Uszczelki
Z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2.
Głębokość
ościeżnicy i skrzydła -78 mm
Maksymalne wymiary skrzydła
L 1400 x H 3000 mm
Maksymalna waga skrzydła
210 kg
Przepuszczalność powietrza
klasa 3
Wodoszczelność
klasa 9A
Odporność na obciążenie wiatrem
klasa C2/B3
Wypełnienia
Szyby pojedyncze, zespolone lub panele nieprzezierne o grubości: 17 – 61 mm.
Sposoby wykończenia powierzchni
Malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie naturalne i w kolorach – spełniające wymogi Qualanod; lakierowanie na „kolor” drewna – wykończenie powierzchni spełnia wysokie wymagania antykorozyjne.
Izolacyjność termiczna
Ud = 0,93 W/m2K (obliczono dla drzwi: L 1230 x H 2180 mm, Ug = 0,5 W/m2K, szyba dwukomorowa).
dla PE78N: Uf od 2,1 W/m2K, dla PE78NHI: Uf od 1,5 W/m2K
dla PE78N: Ud od 1,1 W/m2K, dla PE78NHI: Ud od 0,93 W/m2K
Odporność na włamanie
klasa RC2, RC3 wg PN – EN 1627.
Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 14351-1 + A1.

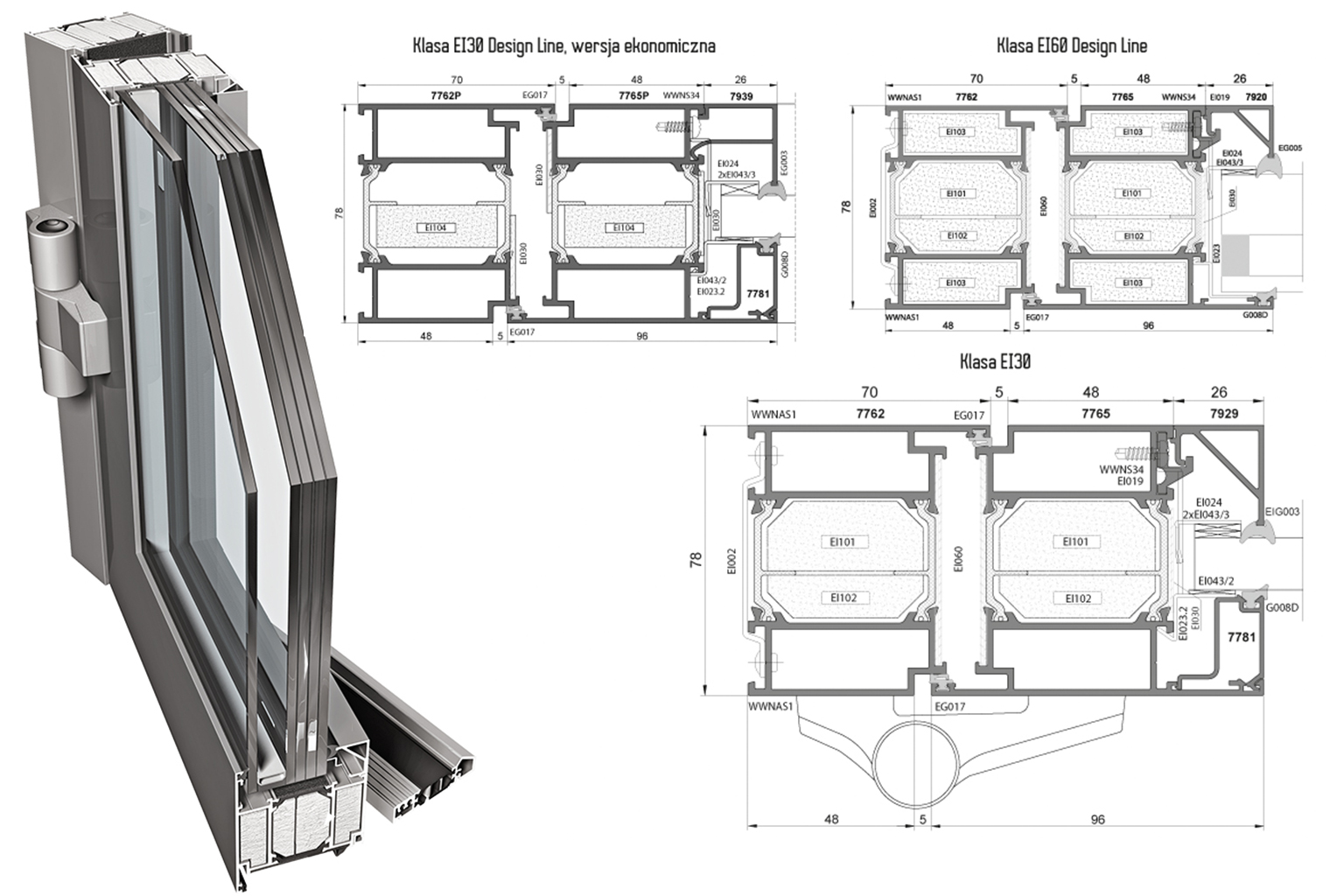

PONZIO PE78EI

System o trzykomorowej konstrukcji, przeznaczony do wykonywania wewnętrznych lub zewnętrznych przegród przeciwpożarowych.

Charakterystyka
– profile wypełnione specjalnymi wkładami ogniochronnymi zapewniającymi odporność ogniową: EI15, EI30, EI45, EI60, EI90, EI120
– możliwość wykonywania jedno i dwuskrzydłowych drzwi otwieranych na zewnątrz i do wewnątrz o różnych rozwiązaniach progowych (wiele wariantów wykonania skrzydeł drzwiowych) oraz ścian o max. wysokości 4000 mm
– przekładki termiczne o szerokości 35 lub 46 mm (bardzo dobra izolacja termiczna)
– prosty montaż akcesoriów (tworzenie konstrukcji w krótkim czasie)
– wykonywanie konstrukcji o dużych gabarytach
– wariant systemu określany mianem Design Line (szklenie z jednostronną listwą przyszybową):
– powierzchnia drzwi może tworzyć niemal jedną płaszczyznę ze szkłem
– krótszy czasu produkcji i montażu w porównaniu z wyrobami dwuzapinkowymi

– ścisłe powiązanie z innymi systemami rodziny Ponzio
– możliwość wykonania konstrukcji dymoszczelnych
– możliwość wykonania konstrukcji łukowych
– trzy typy wkładów ogniochronnych: wkłady gipsowe, wkłady glinokrzemianowe oraz wkłady zalewane

Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.
Uszczelki
z kauczuku syntetycznego EPDM, spełniające wymagania PN EN 12365-1
Głębokość
ościeżnicy i skrzydła – 78 mm (dla ramy EI120 – 89 mm)
Wypełnienia
szyby pojedyncze o właściwościach ogniochronnych, szyby zespolone: PN – EN 1279-1, PN – EN 1279-5, panele nieprzezierne: wg aprobaty technicznej lub Krajowej Oceny Technicznej o grubość: 8 – 62 mm (55 – 73 mm dla EI 120)
Sposoby wykończenia powierzchni
Malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie naturalne i w kolorach – spełniające wymogi Qualanod; lakierowanie na „kolor” drewna – wykończenie powierzchni spełnia wysokie wymagania antykorozyjne.
Dymoszczelność
klasa Sa i S200 wg PN-EN 13501-2
Klasyfikacja ogniowa
EI15, EW30, EI30, EI45, EI60, EI90, EI120
Izolacyjność akustyczna
szybą pojedynczą Swissflam o grubości 17 mm, o właściwościach ogniochronnych: wg wskaźnika RA1 – 35 dB, RA2 – 30 dB, RW – 37 dB.
Aprobata Techniczna
Aprobata Techniczna ITB AT-15-7540/2016 “Drzwi przeciwpożarowe oraz zestaw do wykonywania przeciwpożarowych ścian wewnętrznych i zewnętrznych systemu PONZIO PE78EI z kształtowników aluminiowych z przekładką termiczną”
Krajowa Ocena Techniczna
1. ITB-KOT-2017/0351 – “Wewnętrzne drzwi przeciwpożarowe i/lub dymoszczelne wewnętrzne, okna przeciwpożarowe oraz zestaw wyrobów do wykonywania przeciwpożarowych ścian wewnętrznych i zewnętrznych systemu PONZIO PE78EI z kształtowników aluminiowych z przekładką termiczną”
2. ITB-KOT-2018/0529 – “Zestaw wyrobów do wykonywania przeciwpożarowych ścian wewnętrznych całoszklanych systemu PONZIO PE78EI z kształtowników aluminiowych z przekładką termiczną”

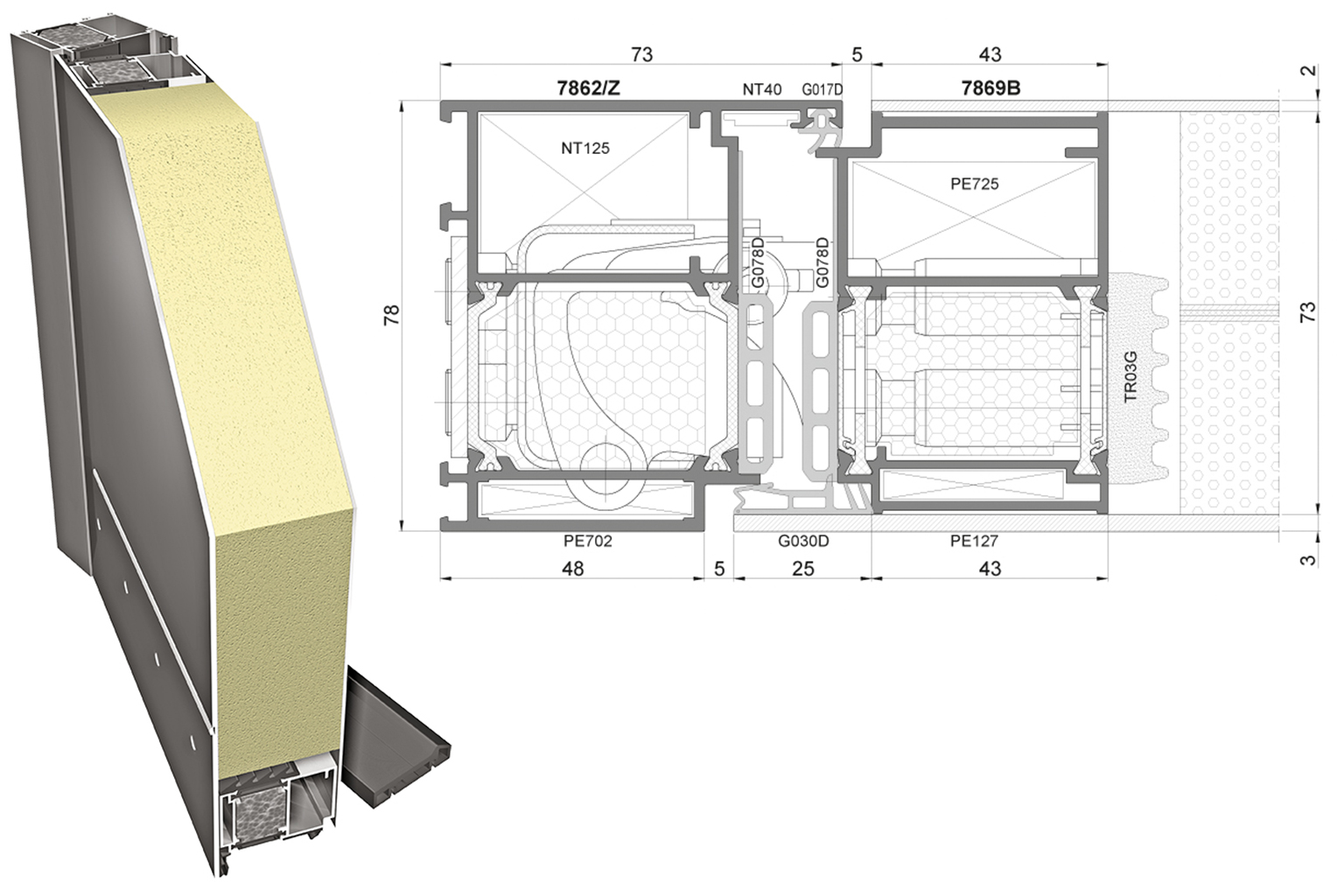

DRZWI PŁASZCZOWE

Rozwiązanie dla najbardziej wymagających klientów, przeznaczone do wykonywania drzwi o specjalnej konstrukcji, która pozwala na uzyskanie jednolitej płaszczyzny skrzydła drzwiowego.

Charakterystyka

– zlicowanie skrzydła z ościeżnicą
– lekka i sztywna konstrukcja drzwi
– bogata paleta wzorów paneli
– jednolity kształt drzwi
– niewidoczne elementy konstrukcji
– estetyczny wygląd, nowoczesny design
– możliwość zastosowania zawiasów: nawierzchniowych, ukrytych lub rolkowych

Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.
Uszczelki
Z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2.
Głębokość
ościeżnicy i skrzydła -78 mm
Wypełnienia
panel izolacyjny
Sposoby wykończenia powierzchni
Malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie naturalne i w kolorach – spełniające wymogi Qualanod; lakierowanie na „kolor” drewna – wykończenie powierzchni spełnia wysokie wymagania antykorozyjne.
Izolacyjność termiczna
Ud = 0,82 W/m2K (obliczono dla drzwi: L 1230 x H 2180 mm, Up = 0,45 W/m2K, panel izolacyjny).
Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 14351-1 + A1.

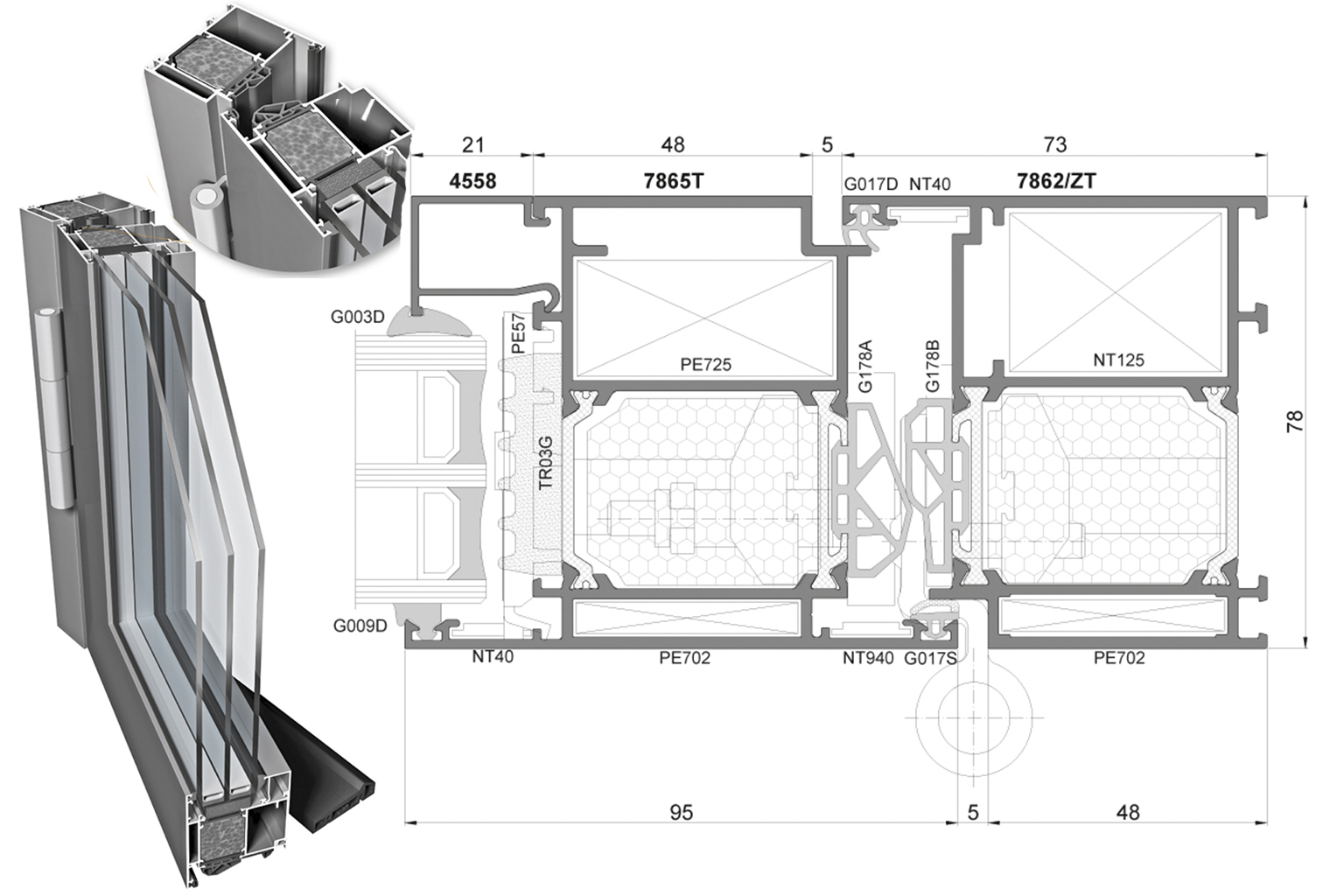

PONZIO PE78N DRZWI Z DOSZCZELNIENIEM CENTRALNYM

Wariant systemu Ponzio PE78N wzbogacony o dodatkowe uszczelki centralne, dzięki którym osiąga jeszcze lepsze parametry izolacyjności termicznej Uf.

Charakterystyka

– uszczelka mocowana do specjalnej przekładki (występuje również w wersji bimetalicznej)
– zastosowanie specjalnych korków narożnych (doszczelniają połączenie oraz ułatwiają montaż) do połączenia uszczelek w narożach
– nowa zewnętrzna uszczelka domykowa o dużym zakresie pracy, dzięki temu niweluje błędy wykonawcze i montażowe konstrukcji
– listwy przyszybowe do rowka w standardzie Euro
– możliwość wykonywania konstrukcji o dużych gabarytach
– profilowane przekładki termiczne
– skrzydła drzwi zlicowane z ościeżnicą
– specjalnie zaprojektowane kompatybilne profile umożliwiające połączenie drzwi z witryną
– wiele sposobów połączeń narożnych

Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.
Uszczelki
Z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2.
Głębokość
ościeżnicy i skrzydła -78 mm
Wypełnienia
Szyby pojedyncze, zespolone lub panele nieprzezierne o grubości: 23 – 61 mm.
Sposoby wykończenia powierzchni
Malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie naturalne i w kolorach – spełniające wymogi Qualanod; lakierowanie na „kolor” drewna – wykończenie powierzchni spełnia wysokie wymagania antykorozyjne.
Izolacyjność termiczna
Ud = 0,89 W/m2K (obliczono dla drzwi: L 1230 x H 2180 mm, Ug = 0,5 W/m2K, szyba dwukomorowa).
Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 14351-1 + A1.

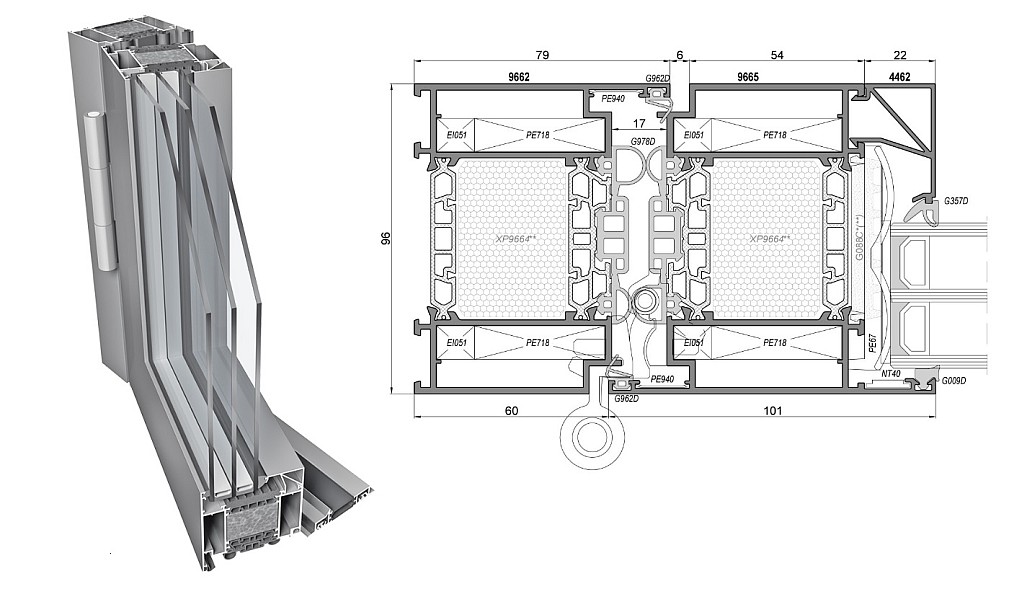

PONZIO PE96HI DRZWI

Symetryczny system o bardzo wysokiej izolacyjności termicznej przeznaczony do wykonywania konstrukcji drzwiowych.

  • konstrukcja profili współpłaszczyznowych (luz wrębowy – 18 mm)
  • jedna ościeżnica zarówno do drzwi otwieranych do wewnątrz, jak i na zewnątrz
  • zastosowane profilowane przekładki termiczne o szerokości 50 mm pozwoliły na uzyskanie bardzo wysokiej izolacyjności termicznej od Uf = 1,2W/(m2K)
  • bardzo dobre parametry fizyczne nowego systemu potwierdzają raporty uzyskane w instytucie IFT ROSENHEIM
  • dzięki zastosowaniu uszczelki centralnej uzyskujemy bardzo dobre parametry wodoszczelności oraz infiltracji powietrza
  • skrzydła drzwi zlicowane z ościeżnicą
  • możliwość wykonywania konstrukcji o dużych gabarytach
  • wiele połączeń narożnych
  • nowa uszczelka domykowa posiada duży zakres pracy, niweluje błędy wykonawcze i montażowe
  • możliwość wykonania niewidocznych odwodnień skrzydła

Parametry techniczne

  • Kształtowniki aluminioweEN AW-6060 T66 wg PN-EN 573-3 stan T66 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1
  • UszczelkiZ kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2
  • Głębokość ościeżnicy96 mm
  • Głębokość skrzydła96 mm
  • Wypełnieniaszyby pojedyncze, zespolone lub panele nieprzezierne o grubości: skrzydło: 31 – 66 mm
  • Przepuszczalność powietrzaklasa 4 wg. EN 12207:2016-12
  • Wodoszczelnośćklasa E750 wg. EN 12208:1999-11
  • Izolacyjność termicznaUf od 1,2 W/m2K, Ud = 0,8 W/m2K (obliczono dla drzwi: L 1230 x H 2180 mm, Ug = 0,5 W/m2K, szyba dwukomorowa).
